SHEETtracs®

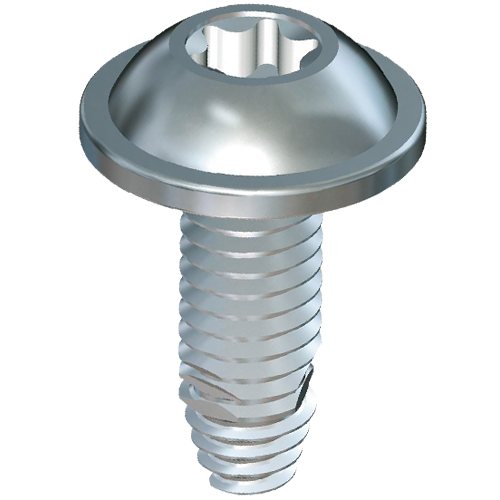

Sheetracs_20_foto2

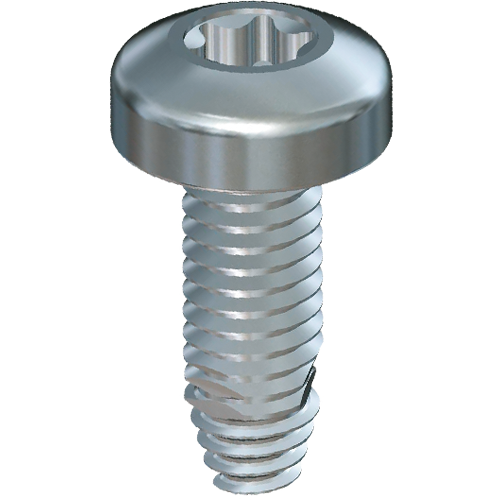

Sheetracs_10_foto1

Спецификация

  • Обзор

    • Рекомендация для проектирования
    • Высокая прочность винтового соединения благодаря сформированной гайке
    • Высокая виброустойчивость
    • Простая и безопасная сборка благодаря самоцентрированию и низкому крутящему моменту
    • Высокий момент срыва благодаря прочной внутренней резьбе
    • Большая площадь перекрытия резьбы
    • Совместимость с метрическими винтами

Hotline

Applications Engineer


CAD & more на ejot.com

При первичной регистрации мы предоставляем в этой области данные CAD в различных форматах, а также PDF-файлы технических чертежей наших продуктов DELTA PT®, SHEETtracs® и ALtracs® Plus. Кроме того, CAD & more предлагает вам возможность спроектировать узлы с помощью программ прогнозирования или проверить их с помощью «ПРОВЕРКИ ПРИМЕНЕНИЯ». Кроме того, вы можете скачать последние брошюры о продукции, технические публикации и стандарты компании EJOT.


CAD & more

Надежное соединение для листового материала

Надежное соединение для тонколистового материала с подготовленными отверстиями всегда представляло проблему при необходимости создания разборного соединения. Для листового материала толщиной более 1 мм в основном применяли обычные шурупы, но растущая необходимость снижения себестоимости изделия заставляет производителей использовать более тонкие материалы. Компания EJOT разработала надежное решение для прямого монтажа перфорированных соединений из листового металла толщиной менее 1,5 мм при помощи резьбоформующего винта EJOT SHEETtracs®.

Специальная резьба

EJOT SHEETtracs® имеет асимметричный угол боковой поверхности 45 ° (30 ° / 15 °) и при меньшем смещении материала создает более прочную внутреннюю резьбу на листе. Это увеличивает значения момента срыва соединения и позволяет использовать несколько повторных сборок. В нижней конической области винта угол боковой поверхности меняется на противоположный, и результирующая сквозная тяга формируется в основном в направлении крепления. Зона формирования круглой нити обеспечивает легкое центрирование, а приподнятые области нити обеспечивают надежное проникновение листового материала. Круглое поперечное сечение в верхней, несущей нагрузку резьбе приводит к большей площади перекрытия резьбы в листовом металле по сравнению с некруглой геометрией резьбы.

SHEETtracs онлайн проверка

EJOT SHEETtracs® - это резьбоформующий винт для надежного соединения тонколистового материала с подготовленными отверстиями. Онлайновое приложение SHEETtracs® Application Check позволяет пользователю определить соответствующие значения для соединения , введя материалы и толщину листов, которые необходимо соединить. Эти значения, среди прочего, включают требуемый диаметр предварительного отверстия и рекомендуемый момент затяжки, учитывая различные поверхности винтов.

SHEETtracs® WN 52 WN54 головки и привода

WN5241 полукруглая головка с прессшайбой и крестообразным шлицем Z (или H)
WN5242 полукруглая головка с поперечным углублением Z (или H)
WN5247 Шайба с шестигранной головкой WN5447
WN5251 полукруглая головка с прессшайбой , TORX PLUS® / AUTOSERT
WN5252 Полукруглая головка, TORX PLUS® / AUTOSERT
WN5254 Плоская потайная головка с TORX PLUS® / AUTOSERT

Для получения подробной информации, пожалуйста, используйте стандарты компании EJOT. Вы можете скачать их в нашей зоне обслуживания "CAD & more".
Нажмите здесь, чтобы зарегистрироваться:  "CAD & more"
