Spiralform®

Spiralform_10_foto1
Spiralform_30_foto2

Спецификация

  • Обзор

    • Рекомендации по проектированию
    • Аналогично стандартам DIN 7500
    • Низкий крутящий момент при формировании резьбы благодаря специальной геометрии
    • Формованная резьба соответствует метрической резьбе ISO DIN 13
    • Высокие значения прочности и максимальная площадь перекрытия резьбы благодаря круглому сечению резьбы

CAD & more на ejot.com

При первичной регистрации мы предоставляем в этой области данные CAD в различных форматах, а также PDF-файлы технических чертежей наших продуктов DELTA PT®, SHEETtracs® и ALtracs® Plus. Кроме того, CAD & more предлагает вам возможность спроектировать узлы с помощью программ прогнозирования или проверить их с помощью «ПРОВЕРКИ ПРИМЕНЕНИЯ». Кроме того, вы можете скачать последние брошюры о продукции, технические публикации и стандарты компании EJOT.


CAD & more

Надежное соединение в стальные конструкции

Винты EJOT Spiralform® - это специальные крепежи для надежных и безотказных металлических соединений, особенно из стали и нержавеющей стали. Точная, плотно прилегающая резьба с высокими прочностными характеристиками гарантирует оптимальную устойчивость к ослаблению при динамическом напряжении.

Специальная геометрия резьбы

Винты EJOT Spiralform® имеют четыре зазубрины с интервалом 90 °, которые проходят по резьбе по спирали. Spiralform® Plus формирует очень низкий крутящий момент благодаря специально сформированному началу резьбы в сочетании с круглым поперечным сечением резьбы. Круглое поперечное сечение также обеспечивает большую площадь перекрытия резьбы, что приводит к более высоким прочностным характеристикам и обеспечивает надежность процесса и стабильное качество резьбы.

Spiralform® является зарегистрированной торговой маркой Wilhelm Schumacher GmbH, Hilchenbach.

Spiralform®WN 13 Виды головок и приводов

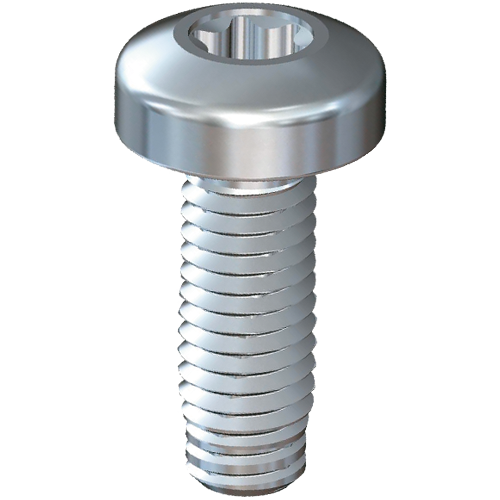

WN1321 полукруглая голова с прессшайбой и приводом TORX®

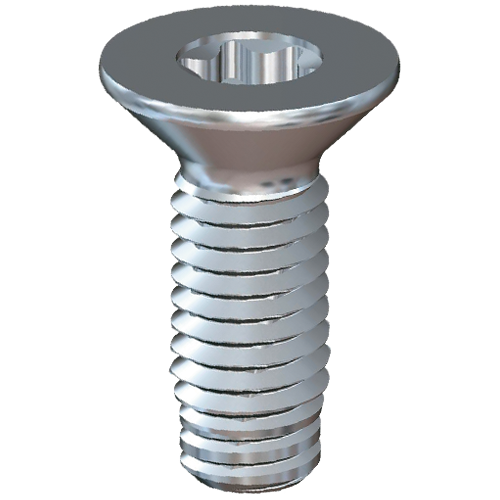

WN1323 плоская потайная головка с TORX®
WN1342 полукруглая головка с приводом крест Z (or H)
WN1343 плоская потайная головка с приводом крест Z (or H)
WN1346 шестигранная головка
WN1347 шестигранная головка с шайбой WN1352 полукруглая головка с приводом TORX®
WN1353 овальная потайная головка с приводом TORX®

Для получения подробной информации, пожалуйста, используйте стандарты компании EJOT.

Вы можете скачать их в нашей зоне обслуживания "CAD & more". Нажмите здесь, чтобы зарегистрироваться: "CAD & more"
