DELTA PT® DS

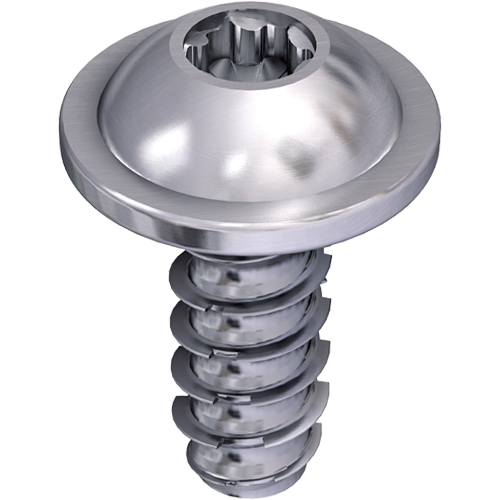

Delta_PT_DS_Pos2_foto2

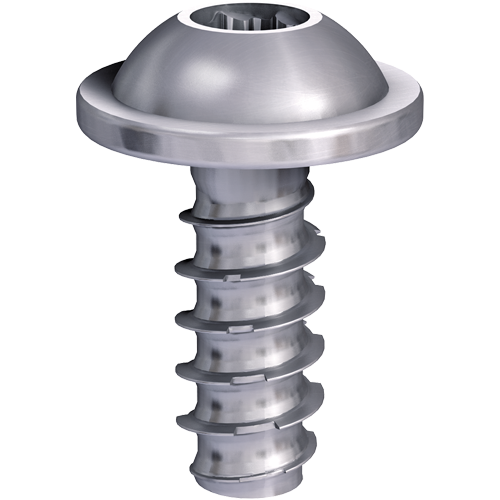

Delta_PT_DS_Pos1_foto1

Спецификация

  • Обзор

    • Рекомендации по проектированию
    • Длина: от 2 до 10х от номинального диаметра винта (остальное по запросу)
    • Прямое крепление в реактопласты
    • Потенциал к стандартизации: один винт для реакто- и термопластов
    • Возможна меньшая глубина отверстия по сравнению с винтами с фрезерованной режущей кромкой
    • Большое перекрытие резьбы при той же глубине вставки по сравнению с винтами с фрезерованной режущей кромкой

Hotline

Applications Engineer


CAD & more на ejot.com

При первичной регистрации мы предоставляем в этой области данные CAD в различных форматах, а также PDF-файлы технических чертежей наших продуктов DELTA PT®, SHEETtracs® и ALtracs® Plus. Кроме того, CAD & more предлагает вам возможность спроектировать узлы с помощью программ прогнозирования или проверить их с помощью «ПРОВЕРКИ ПРИМЕНЕНИЯ». Кроме того, вы можете скачать последние брошюры о продукции, технические публикации и стандарты компании EJOT.


CAD & more

 "Специалист" по реактопластам

Альтернативные материалы получают все большее распространение в различных промышленных применениях. В том числе реактопласты часто заменяют другие материалы в автомобильной промышленности в связи с меньшей стоимостью. Необходимость надежного и долговечного соединение этих высоконагруженных компонентов предъявляет высокие требования к используемым крепежным элементам. EJOT отвечает этим требованиям благодаря инновационной системе DELTA PT® DS, основанной на проверенном винте DELTA PT®.

 Модернизированная резьба

Форма резьбы „DS“ (DuroSet) является «ключом» для решения этих сложных задач крепления в реактопласты. Для винта EJOT DELTA PT® DS применяются специальные канавки для установленной геометрии резьбы DELTA PT®, которые обеспечивают оптимальное формирование внутренней резьбы. Эти канавки четко обозначены в месте винта и сужаются к головке винта. Таким образом, новая зона формирования резьбы обеспечивает низкий монтаж и высокий момент зачистки, а также может быть эффективно предотвращена поломка винтового выступа с помощью DELTA PT® DS. Этот инновационный винт оптимизирован для конструкций, которые предъявляют очень высокие требования к процессу прямой сборки из-за твердости и хрупкости используемого материала.

DELTA PT® DS виды головок и приводов

WN5411 полукруглая головка с прессшайбой и крестообразным шлицем Z (или H)
WN5412 полукруглая головка с поперечным углублением Z (или H)
WN5447 Шайба с шестигранной головкой
WN5451 полукруглая головка с прессшайбой , TORX PLUS® / AUTOSERT
WN5452 Полукруглая головка, TORX PLUS® / AUTOSERT
WN5453 Овальная потайная головка с TORX PLUS® / AUTOSERT
WN5454 Плоская потайная головка с TORX PLUS® / AUTOSERT

Для получения подробной информации, пожалуйста, используйте стандарты компании EJOT. Вы можете скачать их в нашей зоне обслуживания "CAD & more". Нажмите здесь, чтобы зарегистрироваться: "CAD & more"
