DELTA PT® P

Спецификация

Обзор
- Рекомендации по проектированию
- Длина: от 2 до 10х от номинального диаметра винта (остальное по запросу)
- Возможный диаметр винта от 1 мм до 10 мм (остальное по запросу)
- Высокопрочное, прямое соединение в термопласты
- Высокая устойчивость к усталостным нагрузкам
- Простое проектирование с помощью программы прогнозирования EJOT^® DELTA CALC
- Безопасное соединение благодаря высокой прочности на растяжение и скручивание, вибростойкость.
- ирокий диапазон возможных моментов затяжки
- Вы можете получить доступ к брошюрам и данным CAD в защищенной паролем области "CAD & more"
- озможность использование более короткого крепежа и / или меньших диаметров при определенных условиях.

Downloads

Русский

Рекомендации по проектированию DELTA PT P 1 MB

Английский

Рекомендации по проектированию DELTA PT P 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more на ejot.com

При первичной регистрации мы предоставляем в этой области данные CAD в различных форматах, а также PDF-файлы технических чертежей наших продуктов DELTA PT®, SHEETtracs® и ALtracs® Plus. Кроме того, CAD & more предлагает вам возможность спроектировать узлы с помощью программ прогнозирования или проверить их с помощью «ПРОВЕРКИ ПРИМЕНЕНИЯ». Кроме того, вы можете скачать последние брошюры о продукции, технические публикации и стандарты компании EJOT.

CAD & more

Инновационный материал для производства винтов

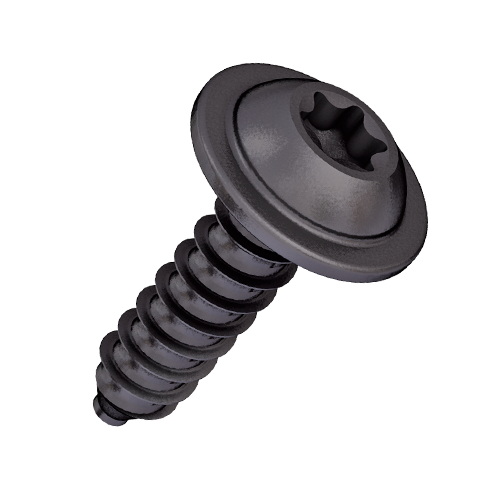

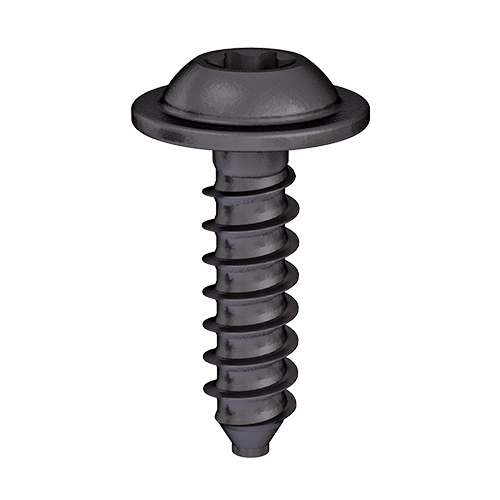

«Легкий дизайн» является одной из центральных отправных точек межотраслевых исследований и разработок многих компаний, в частности, в автомобильной промышленности. В будущем особое значение будет придаваться облегченной пригодности использованных крепежных элементов для применения в области прямого монтажа в термопласты. По этой причине EJOT разработала винт DELTA PT^® из пластика, который отвечает этим повышенным требованиям. Этот инновационный крепежный элемент, изготовленный из термопластика PPA GF50 с 50% стекловолокном, обеспечивает такую же надежность соединения, как и металлические винты, но с гораздо более высоким потенциалом снижения веса. Пластиковый винт DELTA PT^® P с аналогичными размерами весит до 85% меньше, чем его аналог, изготовленный из стали.

Оптимальный дизайн для компонентов

Конструкция компоновки для прямого монтажа стальных винтов в термопластичный материал показывает, что неармированные материалы, такие как PA6, PP, ABS или POM, практически всегда имеют значительно более низкие прочностные свойства, чем сам крепеж. Чтобы соответствовать прочностным свойствам материала, материал крепежа должен быть адаптирован к сопрягаемому материалу. По этой причине пластик является предпочтительным крепежным материалом - как в DELTA PT^® P.
