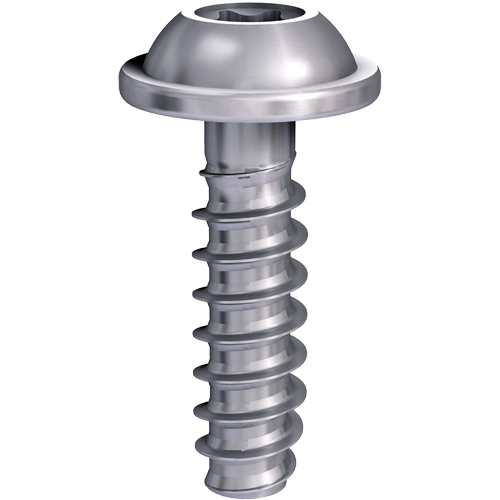

DELTA PT®

Спецификация

Обзор
- Рекомендации по проектированию
- Длина: от 2 до 10х от номинального диаметра винта (остальное по запросу)
- Возможный диаметр винта от 1 мм до 10 мм (остальное по запросу)
- Высокопрочное, прямое соединение в термопласты
- Высокая устойчивость к усталостным нагрузкам
- Простое проектирование с помощью программы прогнозирования EJOT^® DELTA CALC
- Безопасное соединение благодаря высокой прочности на растяжение и скручивание, вибростойкость.
- Широкий диапазон возможных моментов затяжки
- Вы можете получить доступ к брошюрам и данным CAD в защищенной паролем области "CAD & more"
- возможность использование более короткого крепежа и / или меньших диаметров при определенных условиях.

Downloads

Русский

Рекомендации по проектированию DELTA PT 1 MB

Английский

Рекомендации по проектированию DELTA PT 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more на ejot.com

При первичной регистрации мы предоставляем в этой области данные CAD в различных форматах, а также PDF-файлы технических чертежей наших продуктов DELTA PT®, SHEETtracs® и ALtracs® Plus. Кроме того, CAD & more предлагает вам возможность спроектировать узлы с помощью программ прогнозирования или проверить их с помощью «ПРОВЕРКИ ПРИМЕНЕНИЯ». Кроме того, вы можете скачать последние брошюры о продукции, технические публикации и стандарты компании EJOT.

CAD & more

«Универсал» для пластика

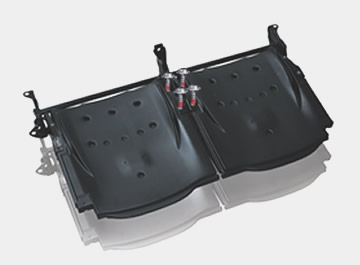

Винт EJOT DELTA PT^® - это универсальное решение для надежного, прямого монтажа в термопластик. Это последовательная оптимизация EJOT PT^® и результат многолетнего опыта разработки и эксплуатации в области прямой сборки даже высоконагруженных термопластичных материалов. Возможный диапазон использования включает все промышленные применения. В особенности в автомобильной промышленности, где используемые компоненты должны выдерживать очень высокие нагрузки, винт DELTA PT^® зарекомендовал себя как надежный и долговечный крепеж

Возможность индивидуального проектирования

EJOT DELTA CALC^®, программа прогнозирования, основанная на механических параметрах многих тысяч применений и испытательных сборок, является ценным подспорьем для предварительного определения параметров прямого монтажа в термопластик. Программа содержит данные крепления винта DELTA PT^® в зависимости от материала и размера направляющего отверстия. Это экономит время уже на этапе проектирования компонента.

Инновационная геометрия резьбы

Специальная геометрия резьбы EJOT DELTA PT^® является результатом последовательного анализа течения материала во время формования резьбы. Угол бокового сечения этого винта снижает радиальное напряжение по сравнению с фланцами с обычной резьбой с углами бокового сечения 60 °. Поскольку угол 20 ° или 30 °, соответственно, создает только небольшое радиальное напряжение, можно проектировать тонкостенные детали . Боковая резьба также гарантирует оптимальный поток материала из формованного пластика даже с усиленным термопластом. Идеальный шаг винта DELTA PT^® определялся сбалансированным соотношением максимально возможной нагрузки зажима и низкого поверхностного давления в пластике, что обеспечивает большую площадь перекрытия резьбы даже при небольшой глубине установки.

DELTA PT® WN54 виды головок и приводов

WN5411 полукруглая головка с прессшайбой и крестообразным шлицем Z (или H)
WN5412 полукруглая головка с поперечным углублением Z (или H)
WN5447Шайба с шестигранной головкой

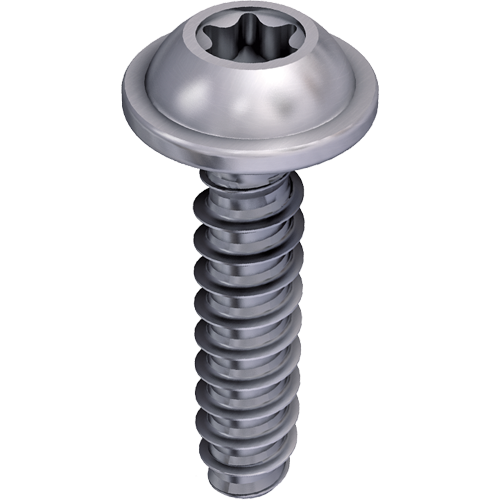

WN5451 полукруглая головка с прессшайбой , TORX PLUS^® / AUTOSERT
WN5452 Полукруглая головка, TORX PLUS^® / AUTOSERT N5453 Овальная потайная головка с TORX PLUS^® / AUTOSERT WN5454 Плоская потайная головка с TORX PLUS^® / AUTOSERT

Для получения подробной информации, пожалуйста, используйте стандарты компании EJOT. Вы можете скачать их в нашей зоне обслуживания "CAD & more". Нажмите здесь, чтобы зарегистрироваться: "CAD & more"
