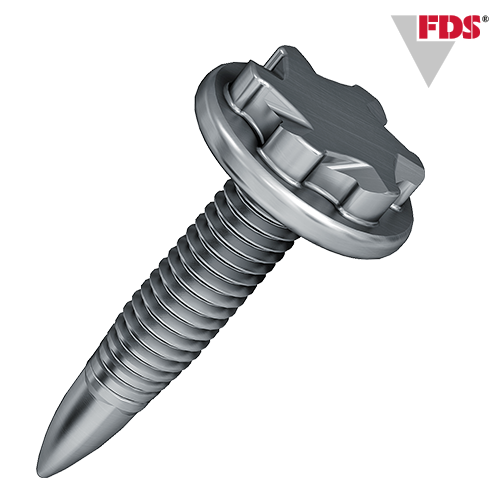

FDS®

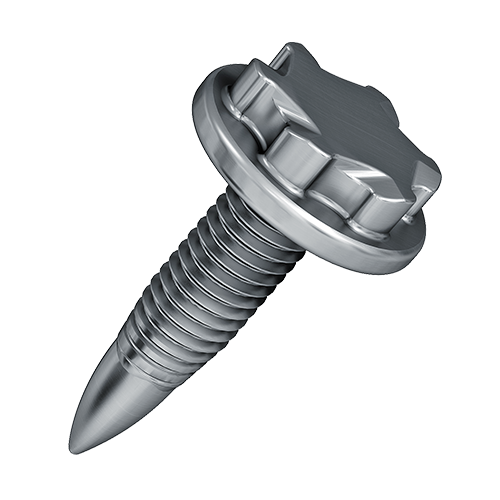

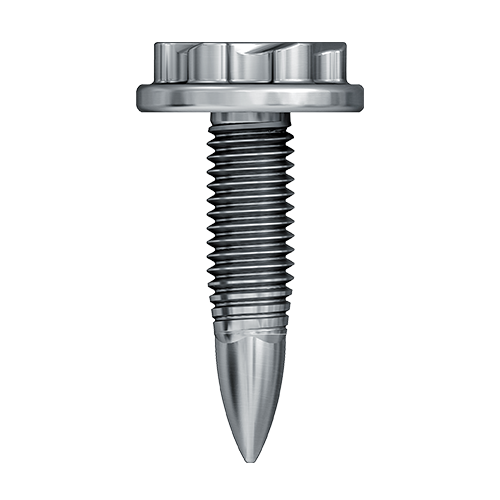

Особенно в автомобильной промышленности, где используемые компоненты должны выдерживать высокие нагрузки, требования к технологии крепления высоки. Например, в конструкции кузова автомобиля, где различные материалы должны быть надежно закреплены между собой. В дополнение к одностороннему доступу очень важна разборность соединения. Винт EJOT FDS^® (FlowDrill) предназначен для надежного крепления в тонколистовые металлы из стали и алюминия без необходимости в предварительном отверстии. Рабочие этапы, такие как предварительное сверление или перфорация, больше не нужны. Благодаря большей площади перекрытия резьбы в сформированной гайке создается высокопрочное винтовое соединение - без нежелательного металлического скола. Винтовое соединение способно переносить как высокие усилия на вырыв, так и на срез.

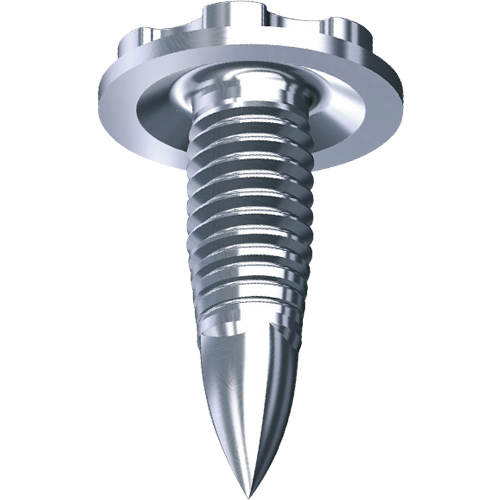

При помощи винта FDS^® компания EJOT предоставляет выгодную альтернативу обычной практике предварительного сверления компонентов, подлежащих соединению. Посредством оптимизации компоновки крепежа соединение конструкции может быть выполнено полностью без предварительного сверления. Для этого были оптимизированы параметры крепления и геометрия винта FDS^® под головкой винта, поскольку небольшое количество материала течет против направления крепления. Если в прошлом отверстие для зазора использовалось для захвата смещенного материала, то теперь оно поглощается увеличенным пространством под головкой винта. Этапы процесса сборки FDS^® без направляющего отверстия:
1. Прогрев
2. Проникновение материала
3. Формирование сквозного отверстия
4. Резьбоформование
5. Доформовка
6. Затяжка

Для монтажа требуется более высокая скорость шуруповерта и определенная прижимная нагрузка, для формирования резьбы и затяжки винта требуется высокий крутящий момент. Подходящие шуруповерты были разработаны в сотрудничестве с EJOT и различными производителями. Для точного определения подходящих инструментов специалисты по продукту FDS^® с радостью помогут Вам, для определения критериев выбора мы также можем провести сборочные испытания в лаборатории EJOT^® APPLITEC.

Рекомендуемые производители и партнеры шуруповертов в алфавитном порядке:
DEPRAG SCHULZ GMBH u. CO.
ATLAS COPCO
STÖGER AUTOMATION GmbH
WEBER Schraubautomaten GmbH

EJOT FDS^® - это резьбоформующий винт для разъемных высокопрочных соединений из листового металла, который монтируется без предварительной подготовки компонентов, таких как сверление или штамповка. Онлайн приложение FDS^® Application Check позволяет пользователю определить соответствующие критерии для монтажа. Этими критериями являются, в частности, необходимая сила сжатия, а также рекомендации по моменту затяжки для различных поверхностей. Комментарии о технико-экономическом обосновании соединений дополняют инструмент.
Вы можете найти это в нашей зоне обслуживания "CAD & more" в разделе "Расчетный сервис".
Нажмите здесь, чтобы зарегистрироваться: "CAD & more"

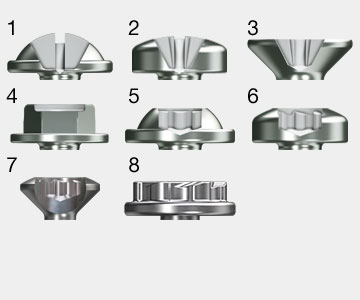

WN2141 полукруглая головка с прессшайбой и крестообразным шлицем Z (или H)
WN2142 полукруглая головка с поперечным углублением Z (или H)
WN2142 плоская потайная головка с углублением Z (или H)
WN2147 Шайба с шестигранной головкой WN5447
WN2151 Полукруглая головка с прессшайбой , TORX PLUS^® / AUTOSERT
WN2152 Полукруглая головка, TORX PLUS^® / AUTOSERT
WN2143 Овальная потайная головка с TORX PLUS^® / AUTOSERT

Для получения подробной информации, пожалуйста, используйте стандарты компании EJOT.Вы можете скачать их в нашей зоне обслуживания "CAD & more". Нажмите здесь, чтобы зарегистрироваться:  "CAD & more"

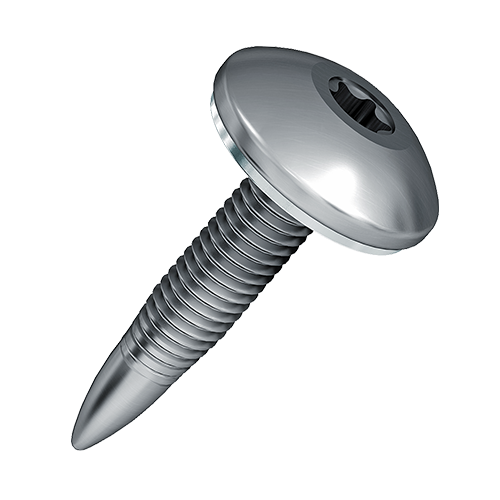

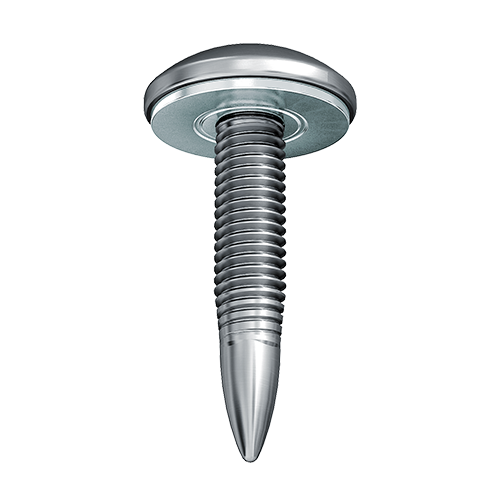

Предварительно собранная алюминиевая уплотнительная шайба с тиснением обеспечивает уплотнение под головкой этой специальной версии винта FDS®. Пример применения можно найти в электро-автомобилестроении, в области крепления батарейного отсека, где уплотнительная шайба предотвращает попадание воды. Функция водонепроницаемости (1 м водяного столба / 24 часа) достигается благодаря уплотнительной поверхности алюминиевой шайбы. В данном случае необходимо предварительное сверление прижимной части. Диаметр нижней стороны шайбы меньше по размеру, чем отверстие зажимной части, и поэтому находится за пределами области уплотнения. Благодаря автоматической подаче уплотнительная шайба должна быть на 1 мм меньше по размеру, чем диаметр головки. Невыпадающая шайба полностью автоматизирована, но вращается.

Смотрите видео здесь
