ALtracs® Plus

Спецификация

Обзор
- Резьбоформующий винт для легкосплавных материалов
- Оптимизированная геометрия резьбы ALtracs® Plus позволяет использовать более мелкие и короткие винты без потери силовых характеристик
- Программа расчетов и прогнозов ALtra CALC® для предварительного определения размеров соединений позволяет проектировать и рассчитывать резьбовое соединение на этапе проектировки
- Динамически устойчивая резьба
- Экономия за счет сокращения количества этапов при монтаже
- Простое проектирование с помощью программы прогнозирования EJOT® ALtra CALC
- Высокая вибростойкость без дополнительных элементов
- Высокая безопасность сборки благодаря крутящему моменту при монтаже
- В случае ремонта можно использовать метрический винт

Downloads

Русский

Рекомендации по проектированию ALtracs Plus 1 MB

Английский

Рекомендации по проектированию ALtracs Plus 1 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more на ejot.com

При первичной регистрации мы предоставляем в этой области данные CAD в различных форматах, а также PDF-файлы технических чертежей наших продуктов DELTA PT®, SHEETtracs® и ALtracs® Plus. Кроме того, CAD & more предлагает вам возможность спроектировать узлы с помощью программ прогнозирования или проверить их с помощью «ПРОВЕРКИ ПРИМЕНЕНИЯ». Кроме того, вы можете скачать последние брошюры о продукции, технические публикации и стандарты компании EJOT.

CAD & more

„Специалист“ по легким металлам

Винты EJOT ALtracs^® Plus - это резьбоформующий крепеж, разработанный для достижения максимальных значений прочности в сборках из легких сплавов и других цветных металлов, таких как цинк, медь или латунь. ALtracs^® Plus предназначен для непосредственного монтажа в литых отверстиях. По сравнению с метрическими винтами может быть достигнута значительная экономия, поскольку количество этапов при монтаже сокращается (например, нарезание резьбы). ALtracs^® Plus является улучшенной версией винта ALtracs^® и достигает значений прочности, которые сопоставимы с метрическими винтовыми соединениями категории прочности 10,9.

EJOT® ALtra CALC помощник при проектировании

Новая программа прогнозирования EJOT ALtra CALC^®, в основе которой лежат механические параметры многих тысяч применений и испытательных сборок, является ценным средством для предварительного измерения параметров прямого монтажа в легкий металл. Программное обеспечение содержит параметры крепления винта ALtracs^® Plus в зависимости от материала и размера направляющего отверстия, экономя время на этапе проектировки.

CAE services - component optimisation and individual design engineering assistance

We also support you during the development phase with our CAE services. With the help of innovative calculation and simulation tools we estimate the behaviour and the effect of our fastening elements on your component under various loads and then give you the respective recommendation. It is possible to calculate the clamp load relaxation of individual screw joints and also to analyse the behaviour of the complete assembly. More...

Оптимизированная резьба

Геометрия резьбы играет важную роль для непосредственного монтажа в легкий металл, поскольку различные прочностные свойства стали и легкого металла требуют специальной конструкции стального винта. Угол боковой поверхности винта 33 ° образует значительно большую площадь перекрытия резьбы по сравнению с метрической резьбой 60 °. Внутренняя резьба в более слабом легком металлическом материале усиливается за счет большего корня резьбы, что обеспечивает сбалансированное соотношение прочности. Асимметричная боковая поверхность резьбы приводит к оптимальному течению материала и создает большую зону перекрытия резьбы.

Безопасный монтаж

Полученный в результате монтажа высокие моменты срыва ALtracs^® Plus обеспечивают широкий диапазон для безопасной установки с простыми пневматическими и электрическими приводами. Круглое поперечное сечение в сочетании с различной глубиной установки (от 1 до 2,5 x d) обеспечивает большую гибкость при выборе подходящей системы крепления. Острые резьбы по бокам ALtracs^® Plus в сочетании с зоной некруглой резьбы позволяют центрировать и легко затягивать винт даже в литых отверстиях.

ALtracs^® Plus WN51 виды головок и приводов

WN5117 Шайба с шестигранной головкой
WN5151 Полукруглая головка с прессшайбой , TORX PLUS^® / AUTOSERT Полукруглая головка

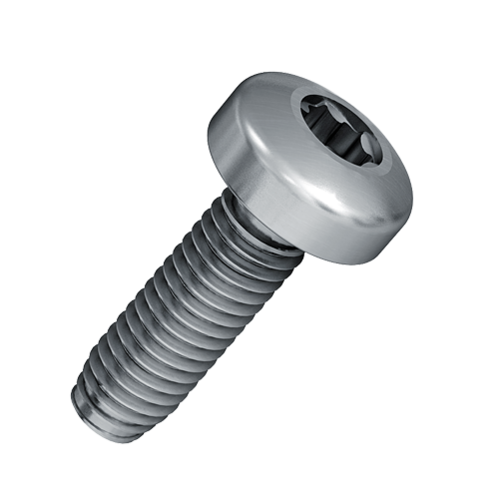

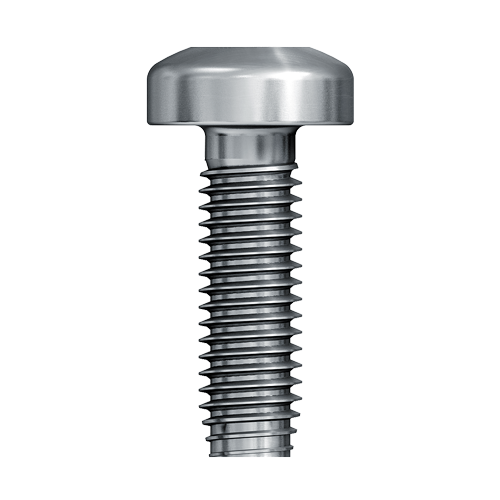

WN5452 Полукруглая головка c TORX PLUS^® / AUTOSERT
WN5153 Овальная потайная головка с TORX PLUS^® / AUTOSERT
WN5154 Плоская потайная головка с TORX PLUS^® / AUTOSERT

Для получения подробной информации, пожалуйста, используйте стандарты компании EJOT. Вы можете скачать их в нашей зоне обслуживания "CAD & more". Нажмите здесь, чтобы зарегистрироваться: "CAD & more"
